一、MLCC 基础认知 —— 产品定义、规格与核心特性
MLCC多层陶瓷电容器(贴片电容)，由钛酸钡陶瓷介质与镍内电极交替叠层、高温共烧而成，核心用于电源去耦、滤波、稳压，是AI芯片PDN 核心无源器件。

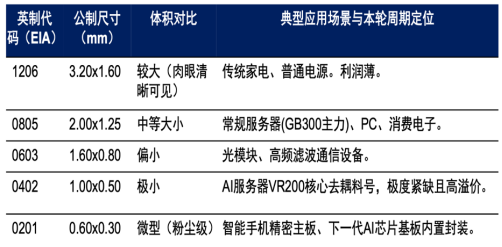

常见写法:尺寸 (0201/0402等)+ 容值 (104=0.1μF、106=10μF、476=47μF、107=100μF等)【+电压+材质 (X7R/X6S等)】;厂商料号还有各家系列名前缀，如村田GRM、三星CL 系列为典型型号。

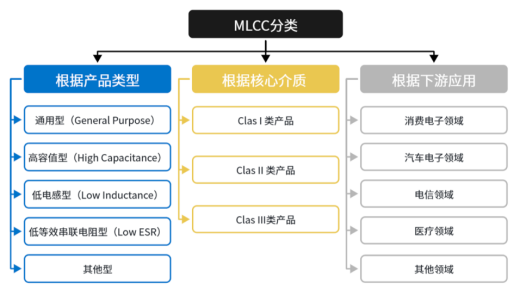

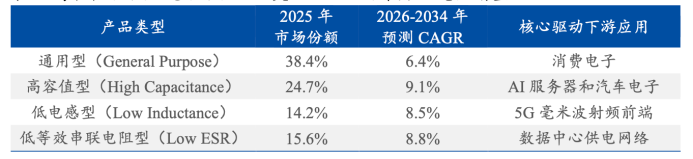

AI服务器常用MLCC型号:PCB 板侧以小型化高容为主，如0402 476/47μF、0603 107/100μF、0805 476/47μF、1206 106/10μF等AI 服务器典型应用，封装基板侧(BGA 下)0201 104/0.1μF (低ESL 高频去耦)。 低电感型 MLCC 通过反向端子、三端子等设计降低等效串联电感，在高频下维持较低阻抗，常用于射频前端和高速通信电路等场景，因此也被称为低等效串联电感型(Low ESL)。低ESR 型 MLCC 可以减少高纹波电流下的损耗和发热，适用于数据中心供电网络等高功率密度场景
架构升级重塑器件定位:AI服务器(如VR200平台)功耗与互联复杂度倍增，MLCC不再是通用耗材，而是决定整机瞬态供电稳定与板级空间利用率的关键约束器件。
构建板卡“血液微循环”:算力硬件内部形成了三大高度定制化的消耗场景(GPU核心区、电源高压区、网络通信区)，分别对应小尺寸超高容去耦、高压直流稳压与高频滤波三大极致电气需求。
高端用料主导BOM成本:单机用料呈现明显的分化特征，虽然尖端高容物料(如 0402 100μF、0201 47μF)数量占比有限，但却包揽了整机柜MLCC的绝大部分采购成本增量。

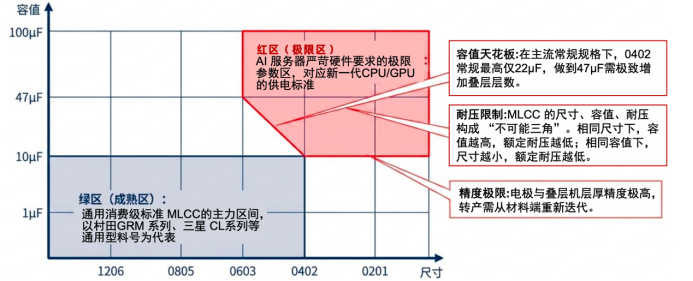

物料结构极度高端化:AI服务器需求高度集中于极小尺寸(如0402、0201)与超高容值(特别是47μF+)，供需错配极度突出。高压、高容、微型化的不可能三角。极高的工艺壁垒使AI核心料号单价达到常规产品的3-10倍。

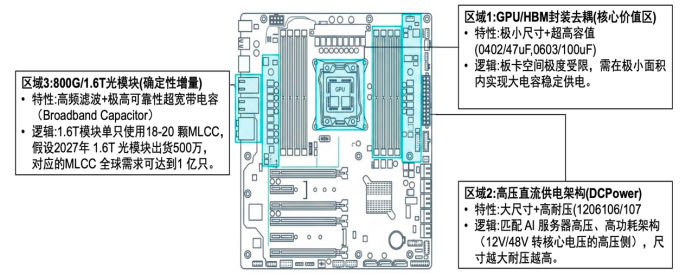

三大核心消耗场景:1.GPU/HBM封装去耦(极小尺寸+超高容)，还呈现 “近封装化”趋势，是工艺壁垒最高、溢价最强的品类;2 高压直流供电架构(大尺寸+高耐压)，以 0805、1206 等中大尺寸高耐压 MLCC 为主;3.800G/1.6T光模块配套(高频滤波)，核心要求是高频低损耗特性，以 0402、0603尺寸的中低容值高频 MLCC 为主，并非超高容值。
二、英伟达 VR200 平台：算力架构革新，拉动 MLCC 需求大幅跃升
MLCC板块热度主要因英伟达Rubin VR200平台对板级供电网络的重新定义。VR200并非只是GPU升级，而是机柜整体功耗、互联复杂度、模块数量、电源架构和散热方案同步抬升，导致MLCC从“边际物料”升级为决定供电稳定、瞬态响应与板级空间利用率关键器件。
AI芯片MLCC数量≈电源域数量 × 单域目标阻抗所需电容组合;高频(>10MHz)用0201/0402、0.1μF X7R(ESL 极低);中频(100kHz~10MHz)用0402/0603、1~10μF X5R/X7R;

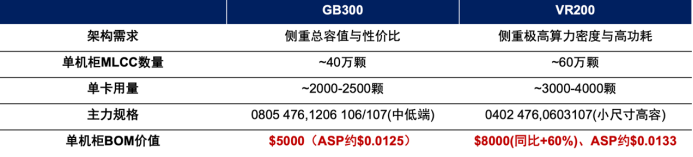

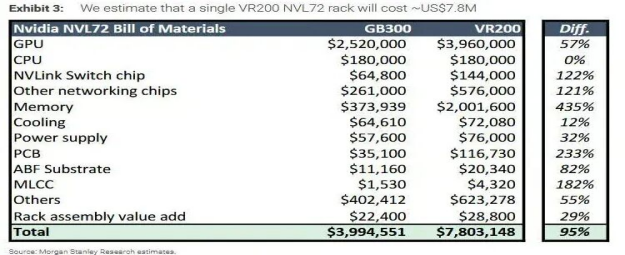

VR200驱动MLCC增长的路径包含三层:单板密度提升、料号结构高端化、新模块额外增量。VR200对比GB300，主要BOM增量在内存、交换芯片、网络芯片、PCB和MLCC。这轮MLCC不是全行业同步涨价，而是高端结构性短缺:AI高容先紧，Rubin800V高压后紧， 最后瓶颈迁移到上游高端粉体、电极浆和离型膜。Rubin不仅是GPU的升级，而是整机柜功耗、互联与供电网络的重构。Rubin平台在 计算板/交换板两侧的MLCC内容显著增加，计算板增幅更大，同时新增BlueField与ConnectX等模块，拉动机柜端MLCC新增需求。
三、其他主流 AI 芯片迭代：TPU、Trainium 同步推高 MLCC 用量

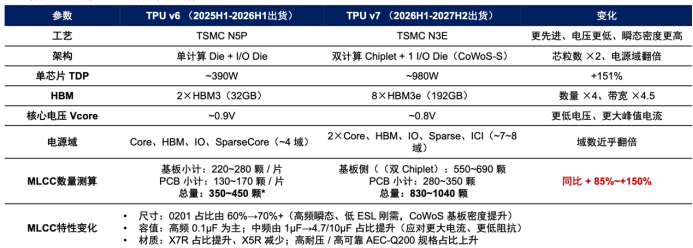

谷歌TPU从v6(Trillium)到v7(Ironwood)，由于单颗芯片TDP从约390W跃升至约980W(≈2.5倍)，叠加HBM容量/带宽、互联速率显 著提升，板卡在受限面积下对电源去耦的瞬态响应与单位面积容值密度提出更高要求，MLCC总需求(颗数与单位容值)呈显著上行， MLCC类型由中大尺寸向小尺寸高容加速迁移，BOM价值量显著抬升;测算单片(或等效板卡)MLCC颗数增幅区间约+85%至+150%(小尺寸 高容替代对颗数增幅具有抑制效应)。考虑到TPU本身出货量显著增长，TPU V6 2025、2026出货量预计为120W、200W片，TPU V7 2026 年出货量预计为200W，MLCC需求显著高于单片颗数增长。 驱动主因:双芯粒架构、TDP大增、HBM 数量×4、电源域翻倍、目标阻抗收紧。
亚马逊Trainium从Trn2到Trn3，芯片TDP由约500W提升至约700W(≈+40%)，HBM由96GB(8-Hi)升级至144GB(12-Hi)，PCIe由Gen5升 级至Gen6、横向EFA带宽上限翻倍至400Gb/s，对高频大电流供电与高速信号链的去耦需求显著增强，MLCC总量与超高容规格占比提升， 小尺寸高容(0603 100μF、0402 47μF、0603 107等)渗透率上行，BOM价值量抬升; 按同一线性法，测算单片(或等效板卡)MLCC颗数增幅约+50%至+100%，类型结构由0805/1206中高容向0603/0402超高容升级。驱动主因:TDP温和抬升、HBM容量/带宽提升、互联带宽翻倍、电源域精细化、工艺升级瞬态密度更高;能效优化抵消部分增量，增幅小于TPUv7。
四、算力硬件长期需求预测：2026-2030 MLCC 需求持续高增

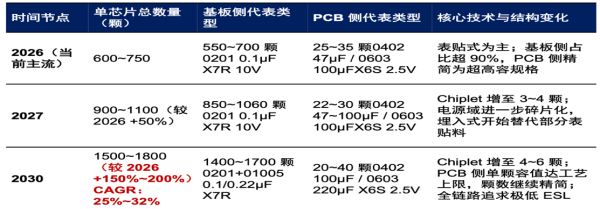

AI芯片MLCC的变化本质是:Chiplet化、功耗/瞬态电流密度抬升、PDN阻抗要求更严。导致基板侧(Landside)小尺寸低ESL MLCC数量大增;PCB侧从多颗中容，转向单颗/少颗0402/0603 X6S 2.5V超高容(47μF/100μF)，总颗数上升、规格向更小尺寸+更高容+耐高温 X6S演进。
数量增长原因:电流密度提升、瞬态di/dt更大。封装3D化/Chiplet化导致电源域碎片化，数量直接随电源域数量线性增长。
性能提升原因:面积约束使MLCC小尺寸、超高容化，BGA底部/基板面积有限，不能无限加颗数。温度环境严苛带来材质升级。
测算2026到2030年单片MLCC的需求量约增长150%-200%，CAGR 25%-32%。同时测算全球算力芯片出货量从2026到2030年CAGR 24%。整体 AI服务器的MLCC需求量五年CAGR预计为55%-64%，考虑到MLCC单颗平均容值也有约一倍的提升，AI服务器的MLCC价值量/市场规模增速五年CAGR有望超过85%-100%。
五、高端 AI MLCC 四大核心壁垒：材料、工艺、设备、认证
MLCC的本质壁垒是“材料×工艺×设备×可靠性认证”的系统能力:高端产品必须在高纯细颗粒钛酸钡/纳米镍粉、亚微米级超薄流延与千层叠层、共烧一致性/低ESR&ESL、长周期验证四个维度同时达标，任一环节短板都会转化为良率崩塌与失效率上升。
1.材料配方(决定性能上限)：核心为纳米级钛酸钡粉体、稀土掺杂与镍电极浆料，细颗粒/均匀分布/高纯度是前提。超高容产品需粒径50–80nm高纯粉体，村田、三星在高端粉体上具备内制能力，国产粉体在批次一致性、高温稳定性、抗还原能力上仍存差距。
2.制造工艺(决定可量产性/良率)：高端产品要求介质层薄至0.3–0.5μm、叠层数百至上千层(>1000层，村田最高1600层)，电极对位误差需控制在0.5μm内。镍电极与陶瓷氮气共烧易出现开裂、短路，烧结曲线、收缩率控制等工艺经验难以复制。
3.专用设备壁垒：高端流延、叠层、烧结设备多由日系厂商联合头部企业定制或自研，软硬件加密、不对外输出最新机型。
4.客户认证与供应链壁垒：服务器、车规级产品6个月技术验证+2–3年长期出货可靠性验证，需通过严苛可靠性测试。头部AI芯片、服务器厂商采用联合定制模式，供应链粘性极强，新玩家切入难度极大。

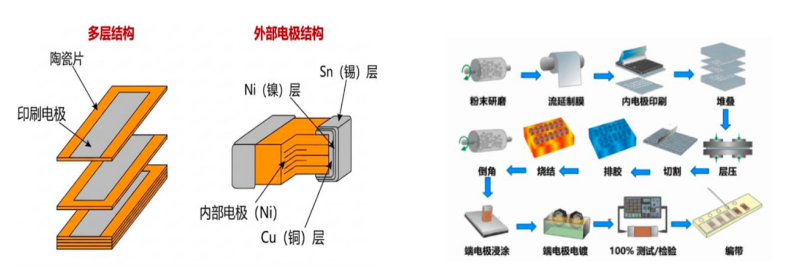

MLCC 的制造过程极其复杂。村田披露，结构上MLCC 由薄的介电陶瓷片和金 属电极交替堆叠而成，通过将陶瓷介电材料和粘合剂的浆料涂覆在载体薄膜上并干燥，形成“生坯”(Green Chip)，随后在该生坯上反复印刷电极，最后进行烧结固化。根据 DOEEET，MLCC从原料到成品需要经过粉末研磨、流延制膜、内电极印刷、堆叠、层压、切割、排胶、烧结、倒角、端电极浸涂、端电极电镀、 测试检验、编带等十余道流程。

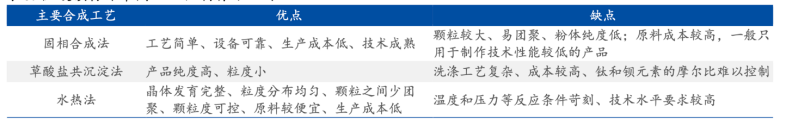

从材料端看，高端MLCC 的性能上限很大程度上由基础材料决定。根据电容计算公式，电容量与介质层的厚度 d 成反比，与介电常数和有效电极面积 S 成正比，因此在封装尺寸不断缩小的背景下，提高单位体积电容量主要依赖介质层减薄、叠层数增加以及高介电常数陶瓷材料优化。村田披露，钛酸钡(BaTiO3) 是 MLCC 介质材料的基础，一旦钛酸钡粉体颗粒过大，会导致单层介质膜内晶粒数量减少，绝缘性能呈指数级下降。根据国瓷材料招股书，在工业化生产中主要使用的钛酸钡制备方法主要包括固相合成法、草酸盐共沉淀法和水热法等，其中水热法生产的钛酸钡粉颗粒细且均匀，可以应用于较为高端的MLCC 生产，但同时反应条件苛刻、技术水平要求较高。

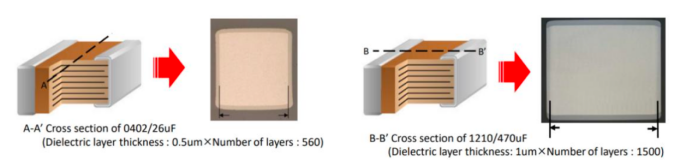

从制程端看，超薄介质流延决定了MLCC 能否在小型封装内实现更高容量。根据电容计算公式，提升单位体积电容量的路径之一，是将介质层持续减薄。村田披露，其MLCC 介质层厚度已从早期约 3μm 逐步降至约 0.5μm(亚微米级);另据村田高容 MLCC 资料，0402 尺寸 26μF 产品的介质层厚度约为 0.5μm、叠层数 约 560 层，1210 尺寸 470μF 产品的介质层厚度约为 1μm、叠层数约 1500 层。根据 Fraunhofer IKTS 和村田披露，在极薄的膜片上流延制膜，任何微小的颗粒团聚、气泡或外来粉尘，都可能形成贯穿介质层的针孔，并在后续通电测试中导致高压击穿。因此，超薄介质流延工艺是MLCC 原厂重要的技术壁垒。

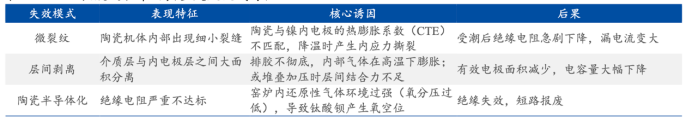

从烧结端看，共烧一致性直接影响产品良率。日本应用物理学会关于BME-MLCC 的综述指出，陶瓷与电极共同烧结时，需要1300°C以上的环境，同时需要控制各材料的烧结收缩行为和烧成条件，若收缩不匹配，容易引发层间微裂纹和层间剥离。同时，NASA NEPP 研究指出，共烧过程通常需在还原气氛中进行以避免镍电极氧化，但氧分压过低又会带来介质还原和绝缘电阻退化风险，导致陶瓷半导体化。共烧过程中产生的微裂纹、层间剥离和陶瓷半导体化均会对产品良率产生直接影响。
六、全球 MLCC 厂商格局：高端 AI 料寡头垄断，供需持续紧缺

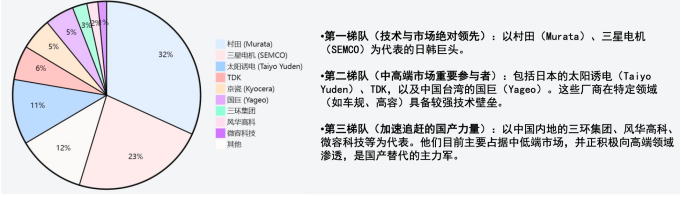

MLCC整体市场是典型的高集中度行业。全球CR5约77.3%，其中村田32%、三星电机23%、太阳诱电11%、 TDK6%、京瓷5%。
AI服务器所需高容/超高容市场，竞争格局比整体市场更集中。叠层良率是决定性环节，“层数越多、对位难度越高、切割缺陷与击穿风险攀升”。村田、三星通过自研设备+材料内制形成反馈闭环，其他厂商即便采购设备也难以在短时间复现“材料–设备–工艺耦合窗口”。同时，村田、三星在钛酸钡高端粉体与纳米镍粉上具备内制与长期协同能力，可将介质层稳定压到~0.5μm

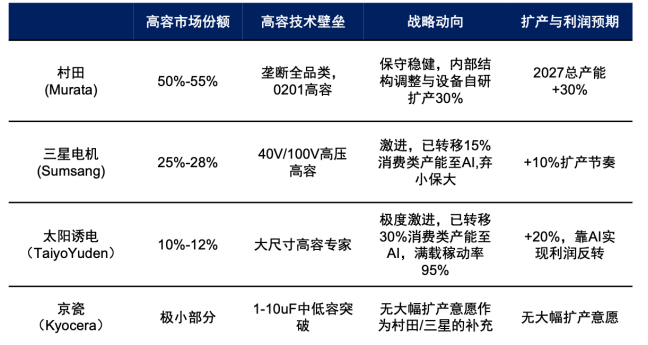

AI服务器所需的0402/47μF、0603/100μF、0805/100μF等高端料号，当前主要由村田、三星电机、太阳诱电主导，其中部分极高端规格甚至接近村田与三星电机双寡头。本轮涨价最受益的是具备超高容、高温特性、小型化和高可靠交付能力的头部厂商。

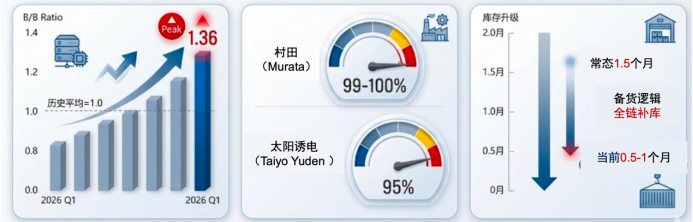

需求爆发式增长: 头部大厂订单景气度提升。太阳诱电B/B Ratio(订单出货比 / 接单出货比)达1.36，AI订单超交付能力2倍以上。新增订单远超规划，大量订单被迫延后交付。
满产运行、供给触顶：巨头产能逼近物理极限。当前村田稼动率达99%-100%(满产状态，稼动率=设备/人员实际运转时间÷计划可用时间)，太阳诱电从去年的85%跃升至95%。
备货反转、全链补库：备货逻辑从“零库存”转向“恐慌性囤货”。原厂库存跌至极低水位，代理商提前锁货与终端客户主动加库存共振，进一步放大紧缺预期。

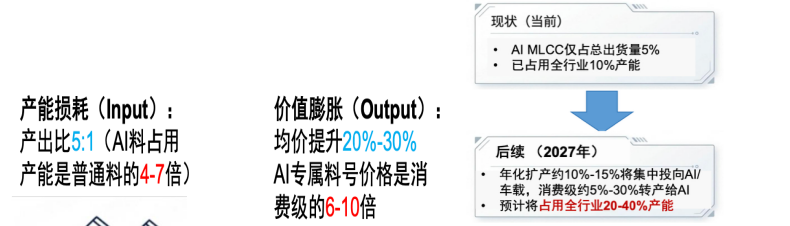

AI服务器需求爆发，AI高容MLCC毛利率显著优于消费级低容产品，过往赛道价格内卷、盈利偏弱，且AI服务器使用的高容MLCC头部厂商现有产能满载，头部厂商纷纷选择转产。

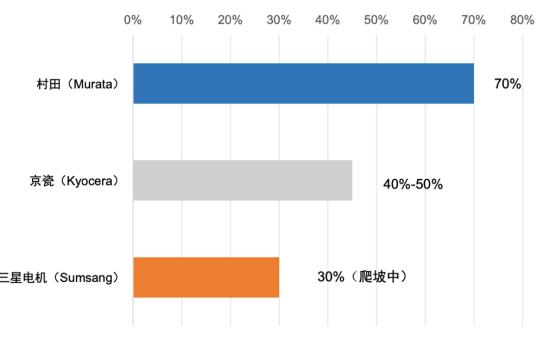

转产规格：村田、三星已开始转产，根据太阳诱电2026年5月发布的《产品结构调整通知》，其将在五一后发布转产料号清单，预计2026年8月左右正式落地转产动作。 行业综合毛利率40-50%，AI相关MLCC毛利率可达70-80%，个别料号可达80-90%。
产线结构与料号覆盖：同一条线按固定“尺寸/容值范围”规划，可生产同范围内的服务器料与消费料;AI服务器主流尺寸集中在0402、0603，与消费电子的0402/0201存在共线基础，需要10–47μF为主的中高容平台，才能“同规格” 快速从消费切至服务器;超高容(≥100μF、47μF)对材料与叠层门槛更高，非所有厂商可承接。
材料/工艺与良率控制：AI服务器对温度与电源完整性要求更严，高容良率取决于叠层与收缩一致性。越高容值、越小尺寸，层数与对位难度陡增，若无成熟配方/流程与量产经验，转产会遭遇良率崩塌与交付不稳。
客户结构与验证积累：AI服务器客户壁垒高，新进入者需6个月技术验证与2–3年长期出货验证;已在服务器/工业链条中出货的厂商更易在现有客户上做“料号/规格迁移”，缩短周转。

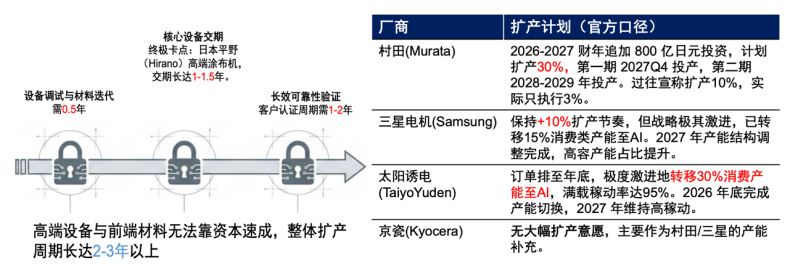

供给端硬约束：高端MLCC核心设备(如高端涂布机)交期长达1-1.5年，且日企扩产节奏偏保守，新增投产产能难以在短期内缓解当下供需缺口。
七、国产替代全产业链：上游材料突破 + 中游电容追赶

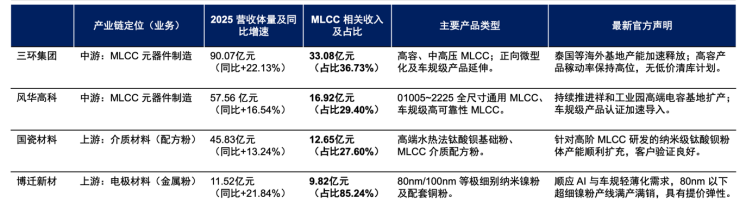

三环集团: 中国先进陶瓷及电子元件领军企业。公司以材料研发为核心壁垒(掌握核心陶瓷粉体制备技术)，产品覆盖MLCC、光纤陶瓷插芯及 SOFC 隔膜等，毛利率表现长期居于行业前列。
风华高科: 国内被动元器件(阻、容、感)的龙头企业。具备从基础材料到终端产品的全产业链布局，产能规模在国内领先，是推进MLCC 各领域国产替代的主力军。
国瓷材料:全球陶瓷粉体龙头，MLCC产业链的“稀缺卖铲人”。公司主营决定MLCC性能和成本的核心材料——MLCC介质陶瓷粉体(钛酸钡)。公司是全球第二、国内唯一打破日本企业在高端MLCC粉体领域垄断的厂商，在全球市场中拥有极高的话语权。
博迁新材:全球纳米镍粉领导者，是国产MLCC内电极核心材料的龙头供应商。公司独创的PVD物理气相法技术壁垒极高，是全球少数几家能够稳定量产高端超细镍粉的企业之一。

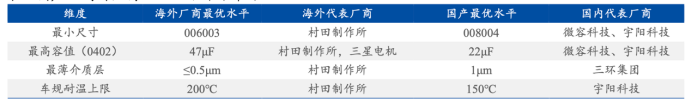

国产vs 海外的技术代差
在材料体系方面，基础能力差距仍然存在。钛酸钡粉体方面，根据Persistence Market Research，钛酸钡作为 MLCC 介质陶瓷粉体的核心原材料，全球市场规模预计将以 5.3%的 CAGR 由 2025 年的 18 亿美元增长至 2032 年的 27 亿美元;从竞争格局看，根据 Global Market Insights，全球钛酸钡市场仍由堺化学、Vibrantz、 日本化学、富士钛、默克等海外厂商主导，2025 年 CR5 占比约 48.8%;村田亦于 2023 年与富士钛、石原产业成立合资公司 MF Material，以进一步锁定上游钛酸钡供给。国内方面，国瓷材料披露，公司为国内首家、全球继日本堺化学之后第二家成功运用水热工艺批量生产纳米钛酸钡粉体的厂商，但特殊功能型介质材料仍主要从日本、美国等企业采购。内电极镍粉方面，全球主要量产供应商仍以昭荣化学、JFE 矿业、住友金属矿山、东邦钛等日本企业为主;博迁新材已实现80nm 镍粉批量供应三星电机，但中华全国工商业联合会引用《2025 年中国电子浆料行业白皮书》显示，高端 MLCC 领域电子浆料国产化率仍不 5%。
在制造工艺方面，极限小型化和高容薄介质仍有差距。尺寸方面，村田披露，公司于2024 年 9 月全球首发 006003 英寸(0.16mm×0.08mm)MLCC，较此前最小的 008004 英寸产品体积缩小约 75%，延续其在超微型化领域的领先优势;国内方面，微容科技披露其超微型系列覆盖 008004/01005/0201，出货量常年位居全球前三，宇阳科技亦披露已实现 008004 超微型 MLCC 量产并通过中国赛宝实验室 测鉴定。高容薄介质方面，村田披露其MLCC 介质层厚度已从 1995 年的约 3μm 降至当前 0.5μm 以下，并于 2025 年 7 月全球率先量产 0402 英寸 47μF MLCC，较同容量0603 英寸产品安装面积减少约 60%。国内方面，三环集团在MLCC 介质 层薄型化和高端应用导入上持续突破，公司披露已实现介质膜厚约 1μm 的技术突破和完全量产，堆叠层数达 1000 层以上。整体看，国内厂商正在超微型、薄介质 和高容产品上进行追赶，但与国际最优水平相比仍有一定差距。
AI 服务器方面，三星电机披露其在全球 AI 服务器 MLCC 市场占有约 40%份额，产品聚焦超微型、超高容量、高温及高压方向;国 内厂商中，风华高科推出中高压和高温高容值 MLCC 等产品以响应算力服务器需 求，三环集团披露其在数据中心领域供应能力逐步提升，并已推出多尺寸高容 MLCC 及面向 48V 电源系统的高容产品，微容科技亦披露其产品覆盖以 AI 服务 器为主体的工业装备领域。整体来看，国内 MLCC 厂商已从通用消费场景向车规、 AI 算力等高可靠应用延伸，逐步建立规模化稳定供货能力。
